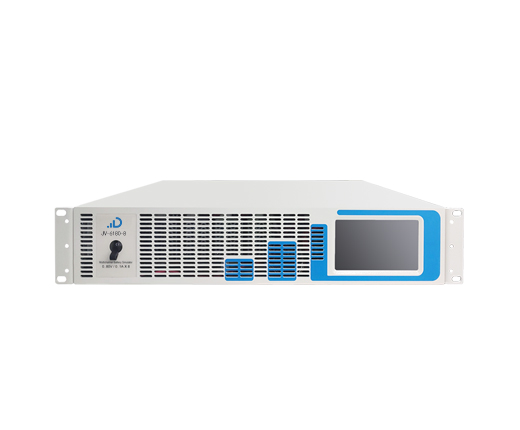

JV-6180-8多通道电池组模拟器

产品特点：

JV-6180-8多通道电池组模拟器可满足智能手机、平板电脑、电动工具等产品的电池模拟与测试。模拟器具有超快瞬态响应能力，采用独特的可变输出电阻技术，其输入输出特性完全可模拟电池的真实响应，也能够通过测量直流电流来监测待测器件(DUT)功耗，提供数字电压测量表(DVM）功能，省去了单独电压测量仪器所需的费用和空间。

资料下载

产品介绍

技术参数

电压范围：0~80V
电流范围：-1~+1A
电压/电流精度：±(0.05%+0.05%F.S+温漂系数)
电流回读最高分辨率为100nA，精准测量暗电流
通道相互隔离，输出/测试互不干扰
满配8通道，支持通道串联，模拟多串电池
主机触屏操作，节约设备空间，桌面使用方便
标配LAN通讯接口，无需额外购买通讯接口
数字电压测量表(DVM）功能

电池组模拟器功能：

标准宽度设计，通道相互隔离，支持通道串联，多台级联

模拟器采用标准19英寸2U高度设计，触屏主机即可桌面电源使用，也可在标准测试机柜集成测试系统，主机满配8通道电芯模拟板卡，涌道间相互隔离，测试、输出互不影响，支持通道串联模拟多串电芯电池组，支持多台模拟器级联组建更大电池矩阵。

四线制接法，消除远端测量引线电阻

采用四线制接法，即两线用千输出电压，另外两端直接测量被测设备电压。通过SENSE端测量线能消除电池模拟器到DUT之间因引线电阻而引起的电压降。

电池模拟特性功能，充放电测试

适用于对各类电池进行充、放电试验，还可以模拟电池的充放电特性协助进行其他各项各项测试，一台仪器实现多种用途，精简测试设备，优化测试流程。

输出纹波噪音小，输出更稳定，测试更精准

线性电源设计，电压纹波噪音小，输出更稳定，响应时间≤500us，测试更精准可靠。

精准测试小电流、暗电流

其电流回读最高分辨率为100nA，基本电流准确度为0.1%，提供电池产品休眠模式小电流所需精度。

为充电器测试模拟放电电池

模拟器可以连续灌电流就像电子负载一样，这允许这些电源模拟可充电电池的放电，用于测试电池充电器或电池充电器控制电路的性能。

数字电压表DVM功能

模拟器提供数字电压测量表(DVM）功能，省去了单独电压测量仪器所需的费用和空间。

丰富的仪器设备通讯接口

设备标配LAN、RS232通讯端口，支持定制GPIB、RS485等通讯接口。

型号 Model	JV-6180-8
功率 Max.Power	电源模式60W/CH，负载模式40W/CH
电压 Voltage Range	0～80V
电流 Current Range	0～1A / ±1A
恒电压模式 CV Mode
范围 Range	0～80V
分辨率 Resolution	1mV
精度 Accuracy	±(0.05%+0.05%F.S+20ppm/°C)
恒电流模式 CC Mode
范围 Range	-1A～+1A
分辨率 Resolution	1mA
精度 Accuracy	±(0.05%+0.05%F.S+50ppm/°C)
DVM测量 DVM Function
范围 Range	-10～32V
分辨率 Resolution	0.1mV
精度 Accuracy	±(0.05%+0.05%F.S+20ppm/°C)
量测电压读值 Voltage Reading
范围 Range	0～85V
分辨率 Resolution	0.1mV
精度 Accuracy	±(0.05%+0.05%F.S+20ppm/°C)
量测电流读值 Current Reading
范围 Range （A档）	-1.5A～1.5A
分辨率 Resolution	0.1mA
精度 Accuracy	±(0.05%+0.05%F.S+50ppm/°C)
范围 Range （mA档）	-5.5mA～5.5mA
分辨率 Resolution	0.1uA
精度 Accuracy	±(0.05%+0.05%F.S+50ppm/°C)
设备属性 Equipment Attributes
交流输入 AC input	90 ~ 264VAC，47 ~ 63Hz
尺寸&重量 Size and Weight	482.7mm(W)2U/89mm(H)500mm(D)，约15KG
通讯接口Remote Interface	标配LAN、RS232,支持RS485、GPIB定制
