电池模拟器解决方案
  • 6120-8多通道电池组模拟器
  • 6120-8多通道电池组模拟器(LAN)
  • 6120-8多通道电池组模拟器(触屏)

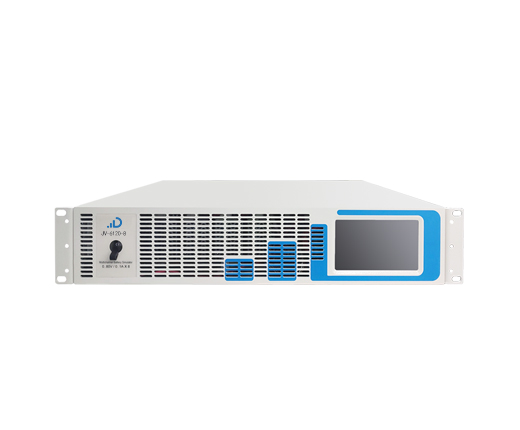

JV-6120-8多通道电池组模拟器

产品特点:

JV-6120-8多通道电池组模拟器可满足智能手机、平板电脑、电动工具等产品的电池模拟与测试。模拟器具有超快瞬态响应能力,采用独特的可变输出电阻技术,其输入输出特性完全可模拟电池的真实响应,也能够通过测量直流电流来监测待测器件(DUT)功耗,提供数字电压测量表(DVM)功能,省去了单独电压测量仪器所需的费用和空间。
产品介绍
技术参数
JV-6120-8多通道电池组模拟器可满足智能手机、平板电脑、电动工具等产品的电池模拟与测试。模拟器具有超快瞬态响应能力,采用独特的可变输出电阻技术,其输入输出特性完全可模拟电池的真实响应,也能够通过测量直流电流来监测待测器件(DUT)功耗,提供数字电压测量表(DVM)功能,省去了单独电压测量仪器所需的费用和空间。


电池组模拟器特点:

  • 电压范围:0~21V
  • 电流范围:-5~+5A
  • 电压/电流精度:±(0.05%+0.05%F.S+温漂系数)
  • 电流回读最高分辨率为100nA,精准测量暗电流
  • 通道相互隔离,输出/测试互不干扰
  • 满配8通道,支持通道串联,模拟多串电池
  • 主机触屏操作,节约设备空间,桌面使用方便
  • 标配LAN通讯接口,无需额外购买通讯接口
  • 数字电压测量表(DVM)功能


 电池组模拟器功能:

  • 标准宽度设计,通道相互隔离,支持通道串联,多台级联

模拟器采用标准19英寸2U高度设计,触屏主机即可桌面电源使用,也可在标准测试机柜集成测试系统,主机满配8通道电芯模拟板卡,涌道间相互隔离,测试、输出互不影响,支持通道串联模拟多串电芯电池组,支持多台模拟器级联组建更大电池矩阵。

  • 四线制接法, 消除远端测量引线电阻

采用四线制接法,即两线用千输出电压,另外两端直接测量被测设备电压。通过SENSE端测量线能消除电池模拟器到DUT之间因引线电阻而引起的电压降。

  • 电池模拟特性功能, 充放电测试

适用于对各类电池进行充、放电试验,还可以模拟电池的充放电特性协助进行其他各项各项测试,一台仪器实现多种用途,精简测试设备,优化测试流程。

  • 输出纹波噪音小,输出更稳定,测试更精准

线性电源设计,电压纹波噪音小,输出更稳定,响应时间≤500us,测试更精准可靠。
 IMG_258

  • 精准测试小电流、 暗电流

其电流回读最高分辨率为100nA,基本电流准确度为0.1%,提供电池产品休眠模式小电流所需精度。

  • 为充电器测试模拟放电电池

模拟器可以连续灌电流就像电子负载一样,这允许这些电源模拟可充电电池的放电,用于测试电池充电器或电池充电器控制电路的性能。

  • 数字电压表DVM功能

模拟器提供数字电压测量表(DVM)功能,省去了单独电压测量仪器所需的费用和空间。

  • 丰富的仪器设备通讯接口

设备标配LAN、RS232通讯端口,支持定制GPIB、RS485等通讯接口。

型号 Model JV-6120-8
功率 Max.Power 电源模式60W/CH,负载模式40W/CH
电压 Voltage Range 0~21V
电流 Current Range -5A~+5A
  恒电压模式 CV Mode
范围 Range 0~21V
分辨率 Resolution 1mV
精度 Accuracy ±(0.05%+0.05%F.S+20ppm/°C)
  恒电流模式 CC Mode
范围 Range -5A~+5A
分辨率 Resolution 1mA
精度 Accuracy ±(0.05%+0.05%F.S+50ppm/°C)
  DVM测量 DVM Function
范围 Range -10~32V
分辨率 Resolution 0.1mV
精度 Accuracy ±(0.05%+0.05%F.S+20ppm/°C)
  量测电压读值 Voltage Reading
范围 Range 0~24V
分辨率 Resolution 0.1mV
精度 Accuracy ±(0.05%+0.05%F.S+20ppm/°C)
  量测电流读值 Current Reading
范围 Range (A档) -5.5A~5.5A
分辨率 Resolution 0.1mA
精度 Accuracy ±(0.05%+0.05%F.S+50ppm/°C)
范围 Range (mA档) -5.5mA~5.5mA
分辨率 Resolution 0.1uA
精度 Accuracy ±(0.05%+0.05%F.S+50ppm/°C)
  设备属性 Equipment Attributes
交流输入 AC input 90 ~ 264VAC,47 ~ 63Hz
尺寸&重量 Size and Weight 482.7mm(W)*2U/89mm(H)*500mm(D),约15KG
通讯接口Remote Interface 标配LAN、RS232,支持RS485、GPIB定制
