6V1A电芯模拟板卡

产品特点:

电芯模拟电池充放电电池组均衡维护等,高精度双向电源应用、带电产品暗电流与静态功耗测试等;
产品介绍
技术参数
6V1A电芯模拟板卡规格:
JV-16103-1/0~6V/ 0~+1A/6W/±(0.01%+0.01%F.S)/单向
JV-26103-1/0~6V/ -1A~+1A/6W/±(0.01%+0.01%F.S)/双向
板卡型号 电压 电流 功率 精度 象性
JV-16103-1 0~6V 0~+1A 6W ±(0.01%+0.01%F.S) 单向
JV-26103-1 0~6V -1A~+1A 6W ±(0.01%+0.01%F.S) 双向
6V1A电芯模拟板卡搭配JV-6100-18系列多通道高精度电池模拟器/双向直流电源(主机插配电芯模拟板卡)可满足BMS电池管理系统、PCM电池保护板电池模拟与测试。模拟器主机标准19英寸2U高度设计,方便测试系统集成或桌面电源使用,通道间相互隔离,方便多通道串联使用,具有超快瞬态响应能力,采用独特的可变输出电阻技术,其输入输出特性完全可模拟电池的真实响应,也能够通过测量直流电流来监测待测器件(DUT)功耗。


6V1A电芯模拟板卡特点:
  • 电压范围:0~6V
  • 电流范围:0~1A/-1~1A
  • 电压精度 (Max) :±(0.01%+0.01%F.S)
  • 电流回读最高分辨率为100nA,精准测量暗电流
  • 通道相互隔离,输出/测试互不干扰

模拟器功能:
  • 标准宽度设计,通道相互隔离,支持通道串联,多台级联

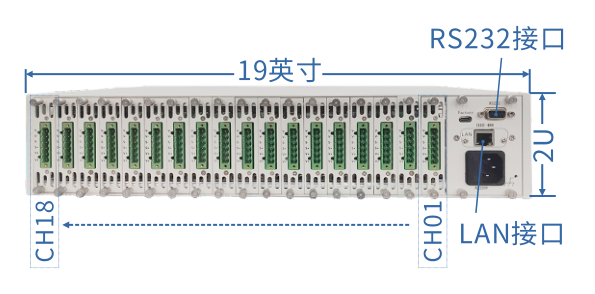

模拟器采用标准19英寸2U高度设计,触屏主机即可桌面电源使用,也 可在标准测试机柜集成测试系统,主机最多可插配18通道电芯模拟板卡,涌道间相互隔离,测试、输出互不影响,支持通道串联模拟多串电芯电池组,支持多台模拟器级联组建更大电池矩阵。
  • 四线制接法, 消除远端测量引线电阻
采用四线制接法,即两线用千输出电压,另外两端直接测量被测设备电压。通过SENSE端测量线能消除电池模拟器到DUT之间因引线电阻而引起的电压降。

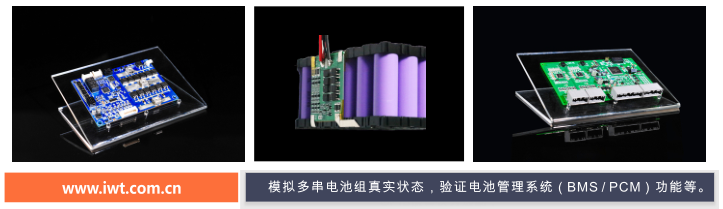

  • 电池模拟特性功能, 充放电测试
适用于对各类电池进行充、放电试验,还可以模拟电池的充放电特性协助进行其他各项各项测试,一台仪器实现多种用途,精简测试设备,优化测试流程。

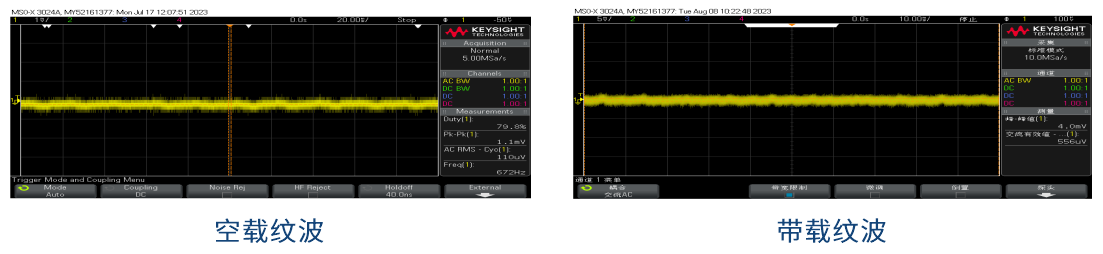

  • 输出纹波噪音小,输出更稳定,测试更精准
线性电源设计,电压纹波噪音小,输出更稳定,响应时间≤500us,测试更精准可靠。
  • 精准测试小电流、 暗电流
其电流回读最高分辨率为100nA,基本电流准确度为0.1%,提供电池产品休眠模式小电流所需精度。
  • 为充电器测试模拟放电电池
模拟器可以连续灌电流就像电子负载一样,这允许这些电源模拟可充电电池的放电,用于测试电池充电器或电池充电器控制电路的性能。
  • 丰富的仪器设备通讯接口
触屏版模拟器主机标配LAN、RS232通讯端口(无显示屏版本只有CAN通讯),选配GPIB、CAN通讯端口。

板卡型号 JV-16103-1 JV26103-1
电压 0~6V 0~6V
电流 0~+1A -1~+1A
功率 6W 6W
恒电压模式
电压设定量程 0~6V 0~6V
电压设定分辨率 1mV 1mV
电压设定精度(23±5°) ±(0.01%+0.01%F.S) ±(0.01%+0.01%F.S)
电压回读量程 0~7.5V 0~7.5V
电压回读分辨率 0.1mV 0.1mV
电压回读精度(23±5°) ±(0.01%+0.01%F.S) ±(0.01%+0.01%F.S)
电压温度系数(0~40°) 20ppm 20ppm
恒电流模式
电流设定量程 0~1A 0~1A / ±1A
电流设定分辨率 1mA 1mA
电流设定精度(23±5°) ±(0.02%+0.02%F.S) ±(0.02%+0.02%F.S)
电流A档回读范围 0~1.5A -1.5~1.5A
电流A档回读分辨率 0.1mA 0.1mA
电流A档回读精度(23±5°) ±(0.02%+0.02%F.S) ±(0.02%+0.02%F.S)
电流mA档回读范围 -1~5.5mA -5.5~5.5mA
电流mA档回读分辨率 0.1uA 0.1uA
电流mA档回读精度(23±5°) ±(0.02%+0.02%F.S) ±(0.02%+0.02%F.S)
电流温度系数(0~40°) 50ppm 50ppm
电压纹波噪声 ≤5mV(20Hz~20MHz,Vpp)/≤1mV(20Hz~20MHz,Vrms)
动态特性
电压上升时间 2ms(10%~90%的变化时间,空载)、2ms(10%~90%的变化时间,满载)
电压下降时间 2ms(90%~10%的变化时间,空载)、3ms(90%~10%的变化时间,满载)
瞬间恢复时间 ≤500us ≤500us

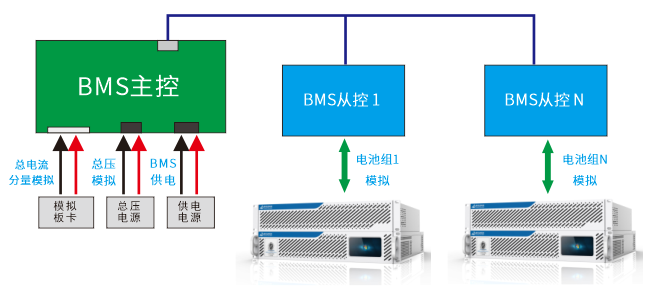

典型应用-在BMS测试中应用

1)电压模拟:具有单体/总电压动态工况或电池充放电标准曲线模拟功能,可模拟电池模块串联的电池组电压,每节电池的电压可以在0~5V内变化,完成Vcell Balance、OVP、UVP条件建立,反向唤醒等。

2)模拟电流信号/均衡检测:虚拟电池接受计算机主机通讯命令,调整其输出电压单独的变化,完成电池电压的虚拟充放电功能测试,用于检测BMS的电池均衡功能。每节电池的电流可以在-1A~1A内变化,完成Vcell Balance均衡功能检测。

3)模拟电池模块可以回读每个通道的电压和电流,可以和被测BMS的测试通讯数据进行比较,得出BMS电压检测精度、过充电压检测、过放欠压检测、单体电压异常/恢复信号反应准确性;单元模块化设计,扩展只需增加对应模块单元数量。
