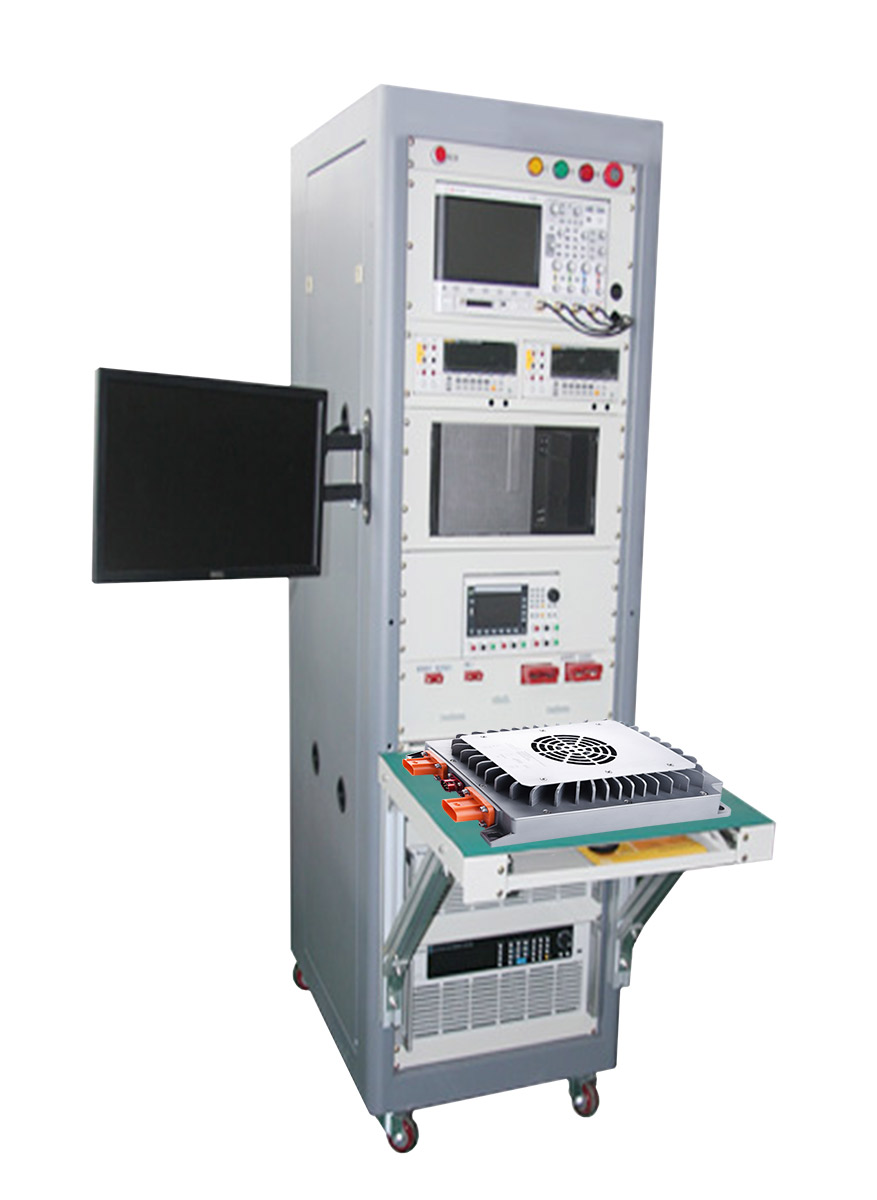

车载电源[BOBC+DCDC+PDU]自动化测试系统

产品特点:

新能源汽车DCDC、OBC、PDU以及整车开发测试过程中,对车载电源(双向BOBC电源/OBC车载充电机/DCDC转换器/PUD电池管理盒或多合一车载电源)进行功能和性能方面进行全面的测试。
产品介绍
技术参数
随着新能源汽车不断发展,特别是近年来纯电动汽车BEV技术日益成熟,新能源补贴也成为国家可持续发展(实现中国汽车弯道超车的快捷通道)福利长久政策,车载电源作为新能源汽车三电核心组件,肩负交流市电到电池包,电池包直流输出转换至辅助直流电,车载电源性能及效率直接关系到电池包实时续航能力,所以车载电源的自动化测试尤为重要。在DCDC、OBC、PDU以及整车开发测试过程中,需要对车载电源(BOBC/DCDC/PUD或多合一)进行功能和性能方面进行全面的测试。

新能源汽车车载多合一电源自动化测试系统

卓讯达车载充电机测试系统,硬件方面有电子负载模拟电池放电,AC电源模拟电网给充电机供电,搭配示波器和功率分析仪等设备,和专业的上位机软件,对车载充电机进行完整的测试。(详见测试方法及设备配置)


新能源车载电源(OBC/DCDC/PDU/多合一)典型规格测试标准:

GB/T 18487.1-2015 电动汽车传导充电系统 第一部分:通用要求;
GB/T 18487.2-2001 电动车辆传导充电系统 电动车辆与交流/直流电源的连接要求;
GB/T 18487.3-2001 电动车辆传导充电系统 电动车辆交流/直流充电机(站);
QC/T 895-2011 电动汽车用传导式车载充电机;
GB/T 24347-2009 电动汽车DC/DC变换器;

新能源车载电源(OBC/DCDC/PDU/多合一)测试系统特点:

模块化设计,根据不同测试需求搭建系统;
大功率电子负载可达600kW,完全满足大功率直流充电桩的测试需求;
内建符合测试标准的测试项可兼容多种充电机的充电协议,适用于不同通讯协议的充电机;
测试填空式操作界面,无需编程能力;
软件支持输出客制化的测试报告 ;

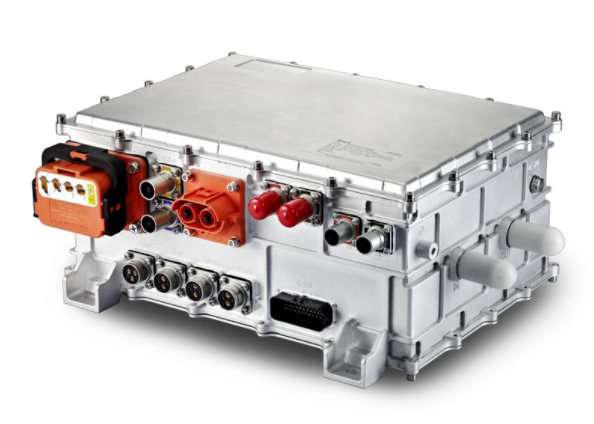

新能源车载电源(OBC/DCDC/PDU/多合一)典型规格:

OBC模块6.6KW双向,DCDC模块2.2KW,以及PDU部分;
工作电压范围 :240~420VDC(DCDC、PDU)、85~265VAC(OBC);
具备双向充放电功能;
通过CAN协议与BMS通讯进行调压调流;水冷设计,器件选型符合车规要求;
满足振动,防水,EMC,安规要求;

新能源车载电源(OBC/DCDC/PDU/多合一)测试项目:

项目 备注
开机输入冲击电流( inrush) 该项目属于传统测试项目,新型模块采用软启动和PLC,一般不需要
输出电压调整
(Hold-on Voltage Adjust)

电源调整率(Line Regulation)
负载调整率(Load Regulation)
综合调整率(Conmine Regulation)
输出涟波及杂讯
(Output Ripple & Noise, RARD)
按照标准增加10uF, 0.1uF 电容限制带宽测试
输入功率及效率
(Input Power, Efficiency)
增加输入PF值测试,通常会增加输入THD测试
动态负载或暂态负
(Dynamic or Transient Response)

电源良好/失效时间
(Power Good/Fail)
该项目属于传统测试项目,新型模块无次项目
起动(Set-Up)及保持(Hold-Up)时间
耐压绝缘 电源输入对地,电源输出对地;
机壳接地 0.1欧姆以下,以避免漏电触电之危险
过功率保护(OPP)
输入过压保护
输入过压恢复
输入欠压保护
输入欠压恢复
输出过压保护 增加二极管保护后,外灌测试带适量负载
输出过压恢复
输出欠压保护
输出欠压恢复
过温保护 可选 需要温箱环境
短路保护 分解为:短路开机,与开机后短路两种
断路保护
输出额定电压
输出电压纹波
输出限流点
输出功率
整机效率
通讯功能测试
遥控功能测试
待机功耗测试 自动测试不同工况效率,测试条件为:
1.输入额定,输出100%负载;
2.输入额定,输出50%负载;
输出稳压精度 输入VINMIN,VINNORM, VINMAX与输出负载
变化结合,通过程序调节输出设定值计算精度信息。
峰-峰值杂音电压(可选) 测量Vpeak-peak值,限制带宽为20MHZ
负载效应 输入额定,不同负载下的输出电压与输出电压整定值计算负载效应
电压电流设定及显示精确度 通过实际测量与协议获取测量信息,计算精度误差
负载效应恢复时间(动态响应) 当前动态斜率没有量化
开关机过冲幅度 关注开关机瞬态过程,采用示波器动态捕获开机波形,记录上升上升时间与过冲值
启动冲击电流(浪涌电流)可选 关注软启动电路与气动冲击最大电流
软启动时间 软启动时间通常定义为从输入电压到输出电压的延迟时间,采用示波器进行捕获
直流输出电流限制或输出功率限制性能 分别设置限流点与限功率点,检测回缩时的电压特性与电流特性
输出电流范围可在额定值的20%~110%可调节。达到限流状态后系统电压应该回缩
模块校验 实现自动校准
可自动进行测量电压,电流校准,通过协议下发
可自动进行设置电压校准,通过协议下发
恢复出厂参数与机型设置 根据与设置信息,写入机型参数与参数范围, 恢复各类出厂信息与参数
监控保护功能测试 对软件功能与保护检测进行判定,通过软件确定硬件动作正确性
通讯测试 Can通讯测试



新能源车载电源(OBC/DCDC/PDU/多合一)测试系统设备清单:

名称 规格 备注
可编程
交流电源
0-300V/45-65Hz(9000VA)
输出电压精度:0.2% + 0.2% FS
提供交流电压输入
OBC用(单相一定要满足9KW)
可编程
直流电源
0-750V/0-30A/8KW
电压编程精度:<0.2%
电流编程精度:<0.2%
提供DCDC直流电压输入
/OBC输出过欠压测试
/BOBC逆变测试电源
可编程
直流电源           (低压辅助电源)
0-30V/5A2CH
电压精度:<0.2%
电流精度:<0.2%
提供DCDC输出
过欠压使用
/OBC/DCDC
使能唤醒源
程控交流负载 220V/8KVA BOBC交流负载测试
低压可编程
直流负载
0-120V/0-200A/4KW
电压精度:<0.05%+0.05%FS
电流精度:<0.1%+0.1FS
功率精度:<0.3% +0.3%FS
DCDC输出/
OBC低压输出使用
高压可编程
直流负载
(0-800V/0-120A/8KW)
电压精度:<0.05%+0.05%FS
电流精度:<0.1%+0.1%FS
OBC输出使用
数位式
功率分析仪
Vmax1000V/Imax:50A
测量精度可达0.1%
测量带宽DC、0.5Hz~100kHz
50次谐波测量,失真度分析各次谐波含量
输入端功率分析
数字万用表 六位半数字万用表0-1000V/0-3A 用于电压、电流测量
信号发生器 25MHz 100Msa/s 14bits 2CH 模拟充电CP信号
示波器 70 MHz,4 个模拟通道 纹波及时序测试
温度变送器
和传感器
-40-+150摄氏度、
精度:±0.5度
用于产品中标定
温度比对
CAN卡 PCI-CAN CAN数据交互
RS-485 工控机主板自带 RS485通讯
工控机 带17寸或以上显示器,
I5 CPU\8G内存\500G硬盘
工业电脑,控制系统,
收集测试数据,生成报表
19寸机柜 标准机柜 38U 提高设备整体美观和接线方便安全
功率控制
子系统
功率控制子系统 强电弱电整合控制, 急停控制系统,确保安全,实现系统的各类保护功能。
分流器 0-300A  精度0.2%FS 用于DCDC输出大电流测量
扫描枪 支持条码、二维码扫描 用于产品扫描
打印机 进行测试报告打印 进行测试报告打印
工装夹具 产品测试夹具 设计标准功率端子
软件 客户测试功能定制 后续客户可自行开发,我司提供支持实现客户功能需求,编写项目与完成调试.
