JV-6102高精度电池模拟器(虚拟电池单元)

产品特点:

电池模拟器(双向电源、虚拟电池单元)采用双向(Source/Sink模式)设计,可满足BMS电池管理系统、PCM/BPU电池保护板、CMS电容管理器功能验证,还可满足消费类电子产品(手机、平板、TWS蓝牙耳机、手表、手环、IOT智能穿戴)的自动化ATE测试。
产品介绍
技术参数

JV-6102电池模拟器是一款高精度、多通道的可编程双向直流电源虚拟电池单元)。模拟器采用双向(Source/Sink模式)设计,电流可充可放,每个通道还可以吸收和提供直流电能,用于测试均衡电流,不仅可满足BMS电池管理系统、PCM/BPU电池保护板、CMS电容管理器(支持多种故障模拟来验证BMS/PCM/BPU/CMS响应机制)功能验证,还可满足消费类电子产品(手机、平板、TWS蓝牙耳机、手表、手环、IOT智能穿戴)的自动化ATE测试。

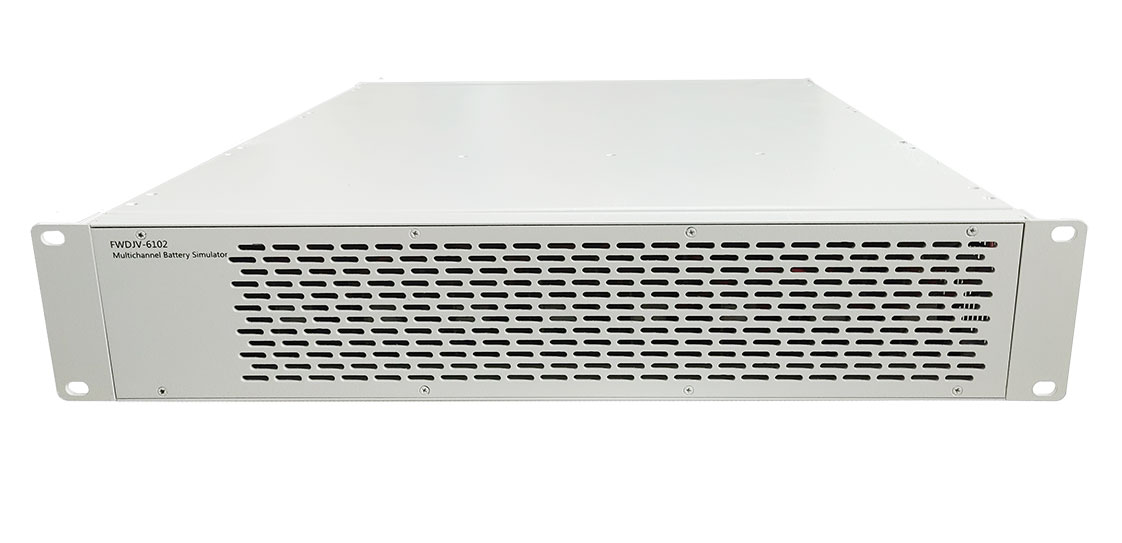

JV-6201高精度电池模拟器(虚拟电池单元)

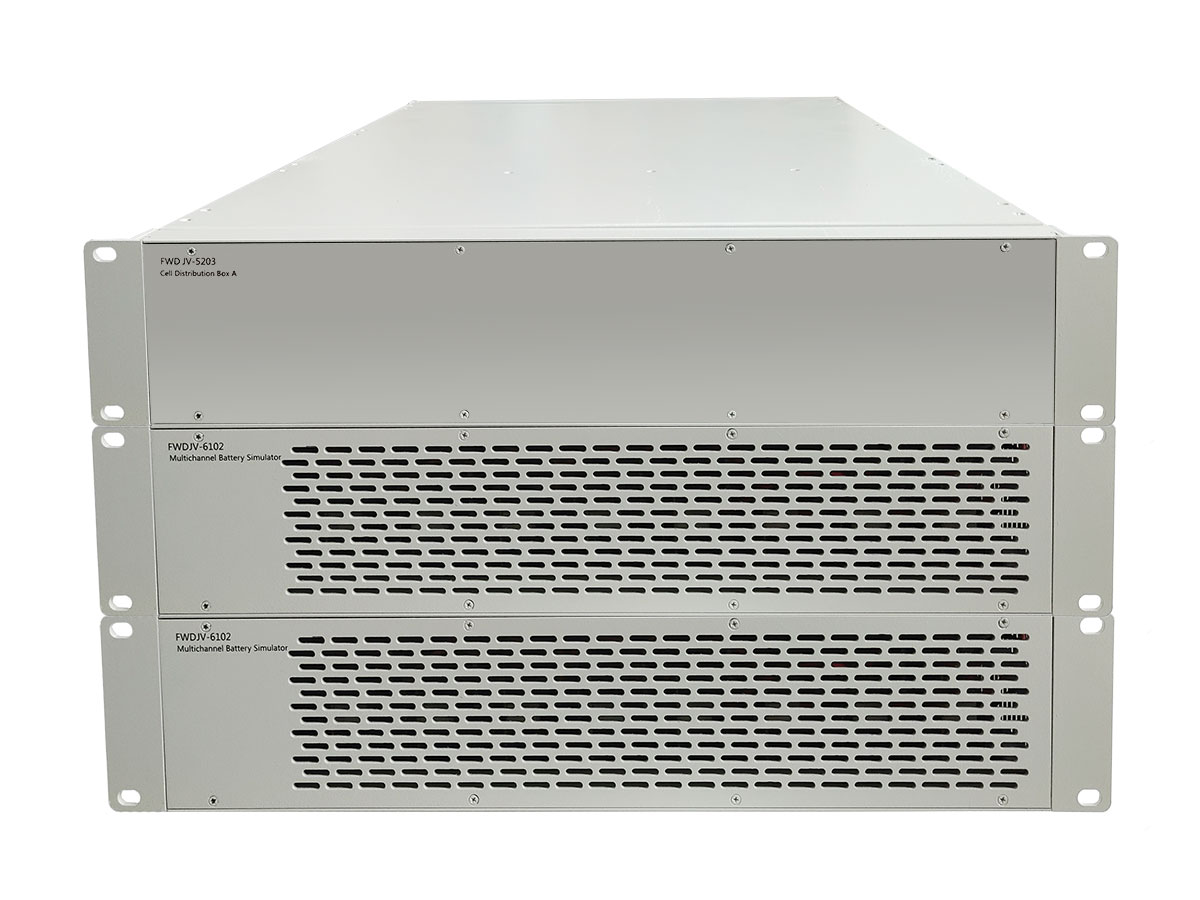

JV-6102电池模拟器各通道(Max8通道)之间提供完全隔离输出,支持多台级联(目前支持4台级联模拟32节电芯串联,配合JV-5203电芯配电盒可模拟320节电芯串联),通过高稳定性的CAN总线通讯协议实现各模块之间交互,双向模块可提供sink电流模拟,多组串联模拟电芯状态,实现多组串联用于模拟电池组内各电芯的各种输出状态,从而对BMS进行可靠性检测;

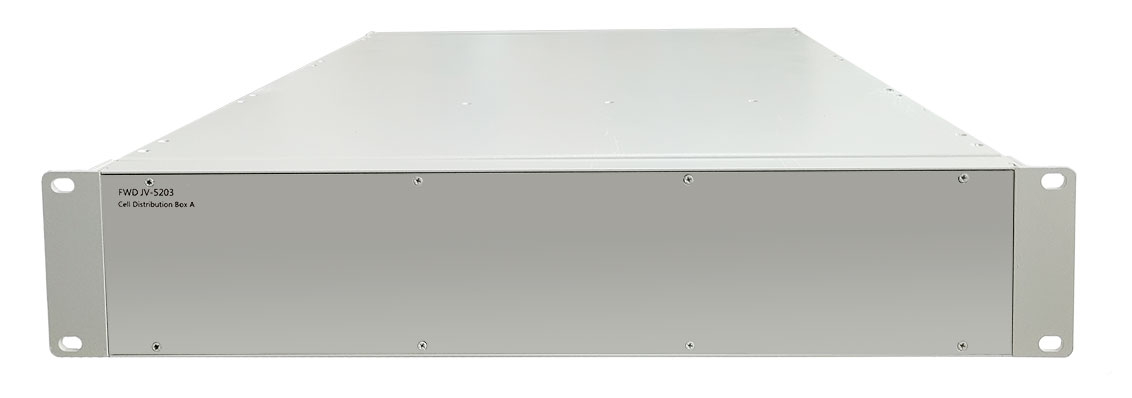

5203电芯配电盒


JV-6102电池模拟器采用全数字DSP控制,控制精度高、响应速度快、输出调节范围广,动态响应时间≤10ms,能模拟不同端电压、不同内阻、不同安时数的电池组的真实环境(支持多种故障注入),也可对电池组电池进行主动充放电,实现主动/被动均衡修复电池组短板!

    JV-6201电池模拟器产品特点
  1. 多通道输出,单机最多8通道;
  2. 通道间隔离,可以任意串联;
  3. 线性电源设计,交流纹波小;
  4. 电池特性模拟功能;
  5. 电池充放电测试功能;
  6. 较快动态响应,响应时间小于10mS;
  7. CAN 2.0高速汽车级通讯;
  8. 多量程电流测量、待机电流测量、内阻模拟;
  9. 输出精度高(万分之一),带远端sense采样;
  10. 四线制接法,消除远端测量引线电阻,测量精度高;
  11. 标准19寸2U机箱,适用桌面或机架系统集成;
  12. 支持故障模拟:短路、断路、极性反接等故障类型;
  13. office上位机软件,能满足多通道、多数据及曲线图表,并提供数据分析与报表功能;
  14. 满足GB/T 38661—2020《电动汽车用电池管理系统技术条件》

拓展:GB/T 38661—2020 电动汽车用电池管理系统技术条件 BMS新国标(2020年03月31日,国家标准化管理委员会发布了GB/T 38661—2020《电动汽车用电池管理系统技术条件》(BMS新国标)标准,该标准于2020年10月01日起实施。)

项目 技术指标 技术参数
整机 设备型号 FWD JV-6102电池模拟器
输入电源 220V~50/60Hz,650W
输出通道 8CH通道(Max)
单通道功率 25W
单通道输出电压范围 0~5000mV
单通道输出电流范围 -5000mA~5000mA
纹波噪音(20Hz~20MHz) 2mVrms
温度系数 ≤30PPM/°C
工作环境 温度:-10~35°C,湿度:<85%
尺寸重量 19寸2U机箱,约15kg,方便系统集成
串联组包 4台模拟器串联模拟32节电池组(Max)
配电盒拓展 配合JV-5203配电盒拓展为10串电池组(Max模拟320节电池组)
自动化测试拓展 配合JV-5301温度模拟、JV-5501绝缘模拟、
JV-5203电芯配电盒、JV-5802高低边驱动模拟
测量 电压测试量精度 ±(0.01%FS+1mV)
电流测试量精度 ±(0.02%FS+1mA)
通道接线方式 差分四电级:V+,I+,I-,V-
双极性,反极性充电电流 0~5000mA
恢复时间 10mS
保护 OVP、OCP、OTP
通讯 CAN 2.0,上位机控制
恒流
模式
输出范围@分辨率(大量程) 0~5000mA@0.1mA
输出范围@分辨率(小量程) 3uA~5000uA@0.1uA
过载保护电流 1.2FS
反向充电最大电流 ≤5000mA
恒压
模式
输出范围@分辨率 0~5000mV@0.1mV
