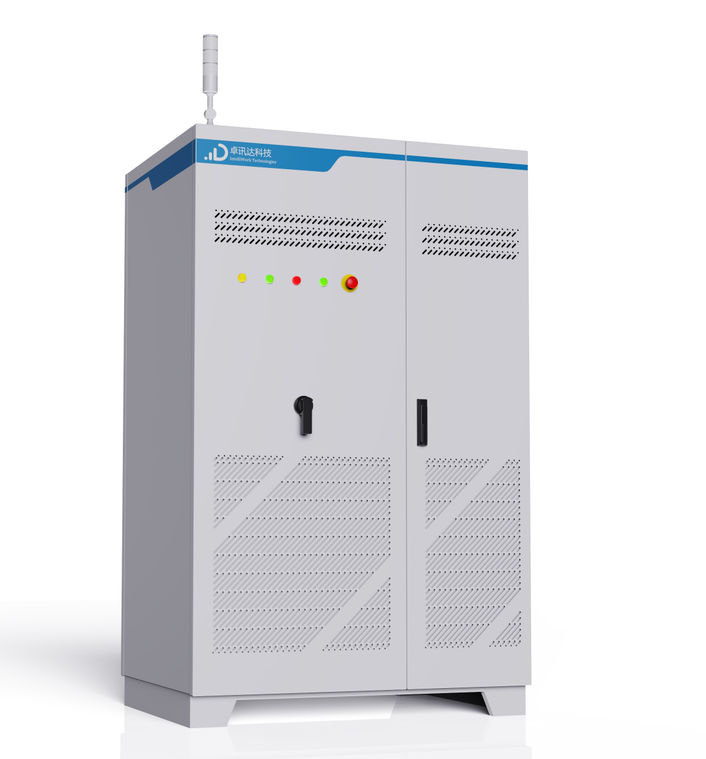

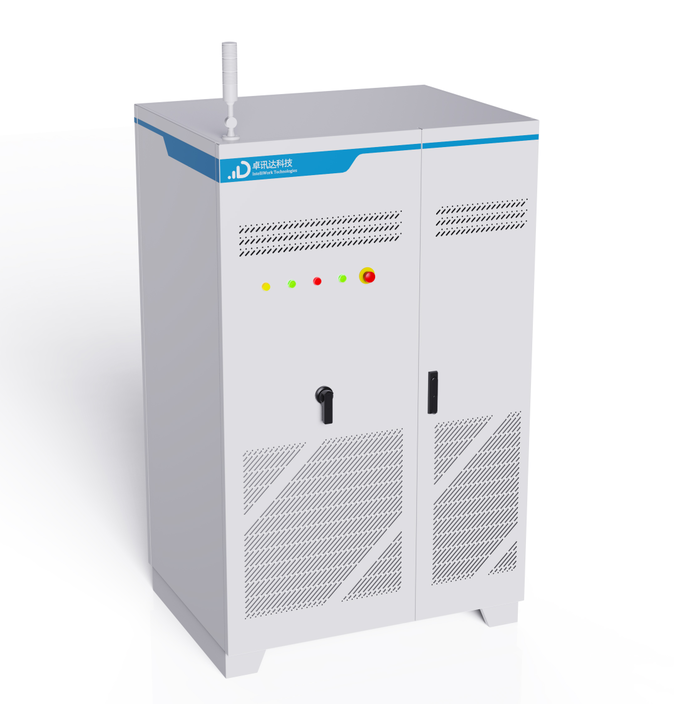

400V-800V电池组回馈型充放电测试系统可对电池包进行特定模式的充电，放电及电池包容量，直流内阻，寿命等项目的测试。按照检测标准对不同规格动力电池的各项电气性能进行综合测试可对动力电池的品质进行全面综合的评估以及出厂一致性检验和筛选，搭配我司测试平台完成整个测试过程中高速动态响应，准确的检测，完整的数据及高效、节能、对电网无污染等特点，为动力电池的研究、生产提供了可靠保障。



400V-800V电池组回馈型充放电测试系统主要参数：

• 电压范围：0~400V/0~500V/0~800V/0~1000V/0~1600V
• 电流范围：0~200A/0~300A/0~400A/0~500A/0~600A
• 电压/电流精度：±0.05%F.S
• 断电续接、离线测试等实用功能
• 能量回馈设计，回馈效率95%（Max）
• 支持通道并联，满足倍率及更大电流测试
• 专业测试软件，提供电池资料库管理功能
• 标配CAN通讯接口，高速、稳定

400V-800V电池组回馈型充放电测试系统主要特点：

• 模块化，充放电效率高、能量回馈效率高

放电时能量可回馈供其他用电设备使用，以此节约大量耗电，同时节约需用空调散热所支出的空调电费。多通道时放电能量可以用于其他通道给电池充电。不污染电网，不影响其他用电设备，功率因素大于0.99，电流谐波（THDi）＜3%。

• 工况模拟功能（最小工况时间50ms）

可将车载实测工况数据转换为模拟仿真测试工艺，对动力电池包进行工况模拟测试；为动力电池PACK生产厂家提供全面的测试项目、可靠的实验数据和专业的数据分析，帮助厂家提高产品性能并缩短产品的开发周期。

• 方便灵活的BMS数据对接与控制

支持DBC文件的编辑与映射，系统可采用基于VectorCan公司标准协议的DBC配置文件来实现与BMS的数据交换对接与控制，通用性更强，客户可以更方便灵活的设置方案对电池包进行各种测试，同时保证了电池包测试更安全更可靠。可与不同厂家的BMS进行数据对接与控制，每种BMS协议会形成一个标准的DBC文件。

• 断电续接功能、离线测试功能

如果设备突然掉电，在下一次开启设备时，系统将自动提醒接续到上一次掉电时的状态继续运行。如果电脑死机, 测试仍然会自动进行并且测试数据保存在下位机上.待电脑恢复正常后可以继续对测试过程进行监控, 不会丢失测试数据。

• 充放电快速响应、无过冲

电流在开启或关断瞬间及恒流恒压充电阶段无电流冲击，电流平滑无超调，在整个充放电过程中，具备动态负载保护功能。

电压/电流/通道	400V200A2CH	400V400A2CH	500V200A2CH	500V300A2CH	800V300A2CH	800V400A2CH
AC侧指标（内置隔离变压器）
接线方式	AC三相五线
额定电网电压	380±10%VAC
额定电网频率	50±3% Hz
功率因数	＞0.99
谐波总畸变率(THD)	≤3%
DC侧指标
输出电流	200A	400A	200A	300A	300A	400A
通道并联	支持通道并联，满足倍率或更大电流测试
通道电压范围	0~400V		0~500V		0~800V
电压精度	± 0.05% FSR
输出电压分辨率	1mV
电流精度	± 0.05% FSR
输出电流分辨率	1mA
最低放电电压	30V
电流启动响应时间	＜5ms (10%~90%)
充放电切换时间	＜10ms(-90%~90%)
辅助温度采集（选配）	测量范围-40~150℃,精度±1℃,分辨率0.1℃
效率	≥95%（充电），≥95%（回馈）
上位机软件功能
充电模式	恒流、恒流恒压、恒功率、斜坡等
放电模式	恒流、恒流恒压、恒功率、恒阻、斜坡等
其他工作模式	静置、工况模拟、脉冲测试、DCIR
截止条件	电流、电压、时间、容量、温度、BMS参数等
导出格式	Excel、TXT等
时间记录间隔	10ms
编辑工步数	最大10000
可编程步骤	最大10000
循环嵌套	最大10层
保护功能	过流/过压/欠压/反接/错接/通讯异常保护等
通讯接口	CAN、RS485
软件定制化开发	用户界面，用户MES系统对接，用户数据上云等
其他参数
防护等级	IP20
运行温度范围	0℃~40℃
冷却方式	风冷
噪音等级	＜75dB
设备尺寸（宽*深*高mm）	850*850*1950	1200*850*1950	850*850*1950	1200*850*1950	1200*850*1950	1700*850*1950
