IWT-6510系列宽范围可编程直流电源

直流电源宽范围电源 ATE电源程控电源

产品特点：

高压可编程线性直流电源具有过载和极性反向保护以及标准的过电压、过电流和过温度保护，可以使电源和负载免受意外损坏，测试系统的应用场合和根据用户需要订做的理想选择，例如长时间寿命试验使用。

资料下载

产品介绍

技术参数

产品简介

IWT-6510系列（1500W）宽范围可编程直流电源提供多种通讯接口，具备方便的定时输出功能，具有丰富的SCPI和MODBUS指令，方便组建各种测试平台。标准19英寸体积，兼具桌上型和系统型的特性，操作简易方便。广泛适用于电池充电器、高压超高速二极管、电解电容、机电控制领域以及ATE测试系统等。

主要特点

电压范围：0~35V、0~85V、0~155V、0~605V
丰富的SCPI和MODBUS指令
超宽范围设计，一台可当多台使用
标准19英寸体积，兼具桌上型和系统型的特性
电流范围：0~5.5A、0~20.5A、0~40A、0~111A

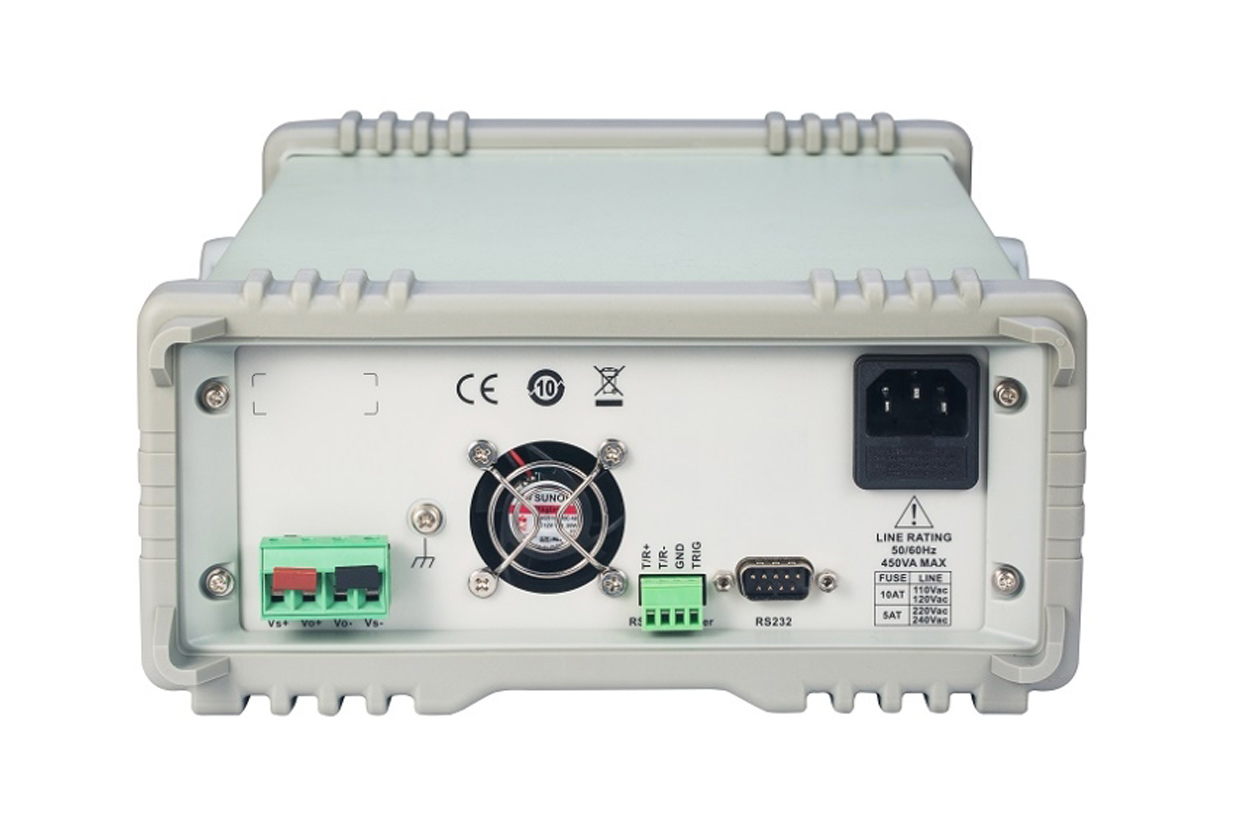

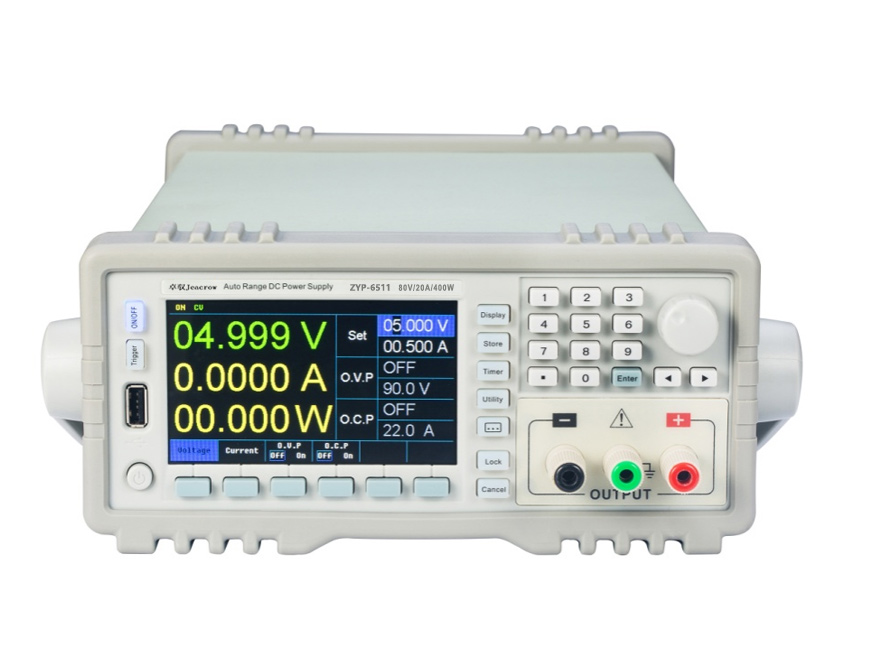

前后面板都带有输出端子，具有输出控制开关，控制更加灵活
Auto Range 功能
远程感应实现补偿负载线的压降

超宽范围设计，一台可当多台使用
最大功率并不是最大电压(电压宽范围)与最大电流(电压宽范围)的乘积，可以替代2台或者更多台一般的电源。

Auto Range 功能
可以在固定功率下实现多种电压和电流的组合输出，单台电源既可满足高电压低电流或是高电流低电压的不同待测物的测试，同时因为电源电压与电流的输出受极限功率的控制，会表现为电压、电流自动量程的切换。

丰富的通讯接口与指令
标配RS232、RS485接口，编程指令集符合SCPI、MODBUS-RTU。

小体积大功能，更灵活更自由
电源可安放于标准机柜上，即使是用于桌面使用也不会占用大量空间。

支持电池充电与远程补偿
支持电池充电功能，远程感应实现补偿负载线的压降。

快速调用功能
可存储/调用300组电压电流等数据，定时执行可达到简易的自动测试目的。

方便快捷的输出方式
具有输出控制开关，控制更加灵活，前后面板都带有输出端子。

型号	IWT-6511	IWT-6516	IWT-6517	IWT-6514
额定直流输出（0℃~40℃）
电压	0~85V	0~35V	0~155V	0~605V
电流	0~40.5A	0~111A	0~20.5A	0~5.5A
功率	1500W	1500W	1500W	1500W
过压保护	0.1~90V	0.1~40V	0.1~160V	0.1~610V
过流保护	0.1~41.5A	0.1~112A	0.1~21.5A	0.1~6.5A
电压输出
电源效应	≤0.01%+10mV	≤0.01%+5mV	≤0.01%+30mV	≤0.01%+50mV
负载效应	≤0.01%+10mV	≤0.01%+5mV	≤0.01%+40mV	≤0.01%+100mV
恢复时间	≤500us	≤500us	≤500us	≤500us
上升时间	≤300ms（空载）；≤500ms（满载）		≤300ms（空载）；≤1s（满载）
下降时间	≤5s（空载）；≤150ms（满载）		≤5s（空载）；≤200ms（满载）
涟波和噪声	≤100mVpp(20Hz -20MHz)		≤150mVpp(20Hz -20MHz)	≤300mVpp(20Hz -20MHz)
温度系数	≤100ppm	≤100ppm	≤100ppm	≤100ppm
设定精度	±(0.01% of reading + 10mV) (25±5℃)		±(0.03% of reading + 100mV) (25±5℃)	±(0.03% of reading + 200mV) (25±5℃)
设定分辨率	1mV	1mV	10mV	10mV
电流输出
电源效应	≤0.1%+10mA	≤0.1%+10mA	≤0.1%+10mA	≤0.1%+10mA
负载效应	≤0.1%+10mA	≤0.1%+10mA	≤0.1%+10mA	≤0.1%+10mA
涟波和噪声	≤50mArms	≤150mArms	≤30mArms	≤30mArms
设定精度	±(0.1% of reading + 10mA) (25±5℃)	±(0.1% of reading + 60mA) (25±5℃)	±(0.1% of reading + 10mA) (25±5℃)	±(0.1% of reading + 10mA) (25±5℃)
设定分辨率	1mA	10mA	1mA	1mA
显示
电压	5 digits display	5 digits display	5 digits display	5 digits display
电流	5 digits display	5 digits display	5 digits display	5 digits display
电压分辨率	1mV	1mV	10mV	10mV
电流分辨率	1mA	10mA	1mA	1mA
电压精度	±(0.01% of reading +5mV) (25±5℃)		±(0.02% of reading + 50mV) (25±5℃)	±(0.02% of reading + 100mV) (25±5℃)
电流精度	±(0.1% of reading +0.1% of FS ) (25±5℃)	±(0.1% of reading +40mA) (25±5℃)	±(0.1% of reading +0.1% of FS ) (25±5℃)	±(0.1% of reading +0.1% of FS ) (25±5℃)
其它特性
SENSE补偿电压	1V		1V
保护	过载保护，极性接反保护，过压保护，过流保护，过温度保护
锁键盘	有
接口	标配RS232、RS485接口，支持SCPI指令集，MODBUS-RTU协议，标配外部触发接口
存储调出	300组
绝缘度	底座与端子间：≥100MΩ/500VDC
操作环境	环境温度：0~40℃，相对湿度：≤80%
储存环境	环境温度：-10~70℃，相对湿度：≤70%
电源输入	220V±10% 47~63Hz
尺寸	507(D)×215(W)×89(H)mm
重量	8kg
