IWT-6500系列宽范围程控线性直流电源

直流电源宽范围电源 ATE电源程控电源

产品特点：

宽范围可编程线性直流电源具有过载、极性接反、过压、过流、过温度保护，适用于像电流突波这样的应用环境，高精度的中大型桌面空间及测试系统的应用场合。

资料下载

产品介绍

技术参数

产品简介

IWT-6500系列宽范围可编程线性直流电源具有过载、极性接反、过压、过流、过温度保护，可保持电源和负载在不稳定环境下的工作安全。0.01%低调整率和小于1mVrms?的低纹波与低噪声，自动选择内部连续或者动态负载，适用于像电流突波这样的应用环境，高精度的中大型桌面空间及测试系统的应用场合。

主要特点

电压范围：0~30V、0~60V、0~75V
电压设定精度：±(0.03% of reading + 10mV) (25±5℃)
可选择连续或动态负载
一键锁定功能，有效防止误操作
电流范围：0~3A、0~5A、0~10A
电流设定精度：±(0.1% of reading + 0.1% of FS) (25±5℃)
低纹波与低噪声
远程感应实现补偿负载线的压降

多种输出模式
具有恒压和恒流两种输出状态，根据负载情况自动切换，可选择连续或动态负载。

全方位保护设定
无极伺服，智能风扇，低纹波与低噪声，内置蜂鸣器作为提示或警告，过载，极性接反保护，过压保护，过流保护，过温度保护。
一键锁定功能，有效防止误操作。

丰富的通讯接口与指令
标配RS232接口，编程指令集符合SCPI，选配模拟控制接口、RS485接口，选配MODBUS-RTU协议。

低调整率，超高分辨率和精度
0.01%低调整率，超高分辨率和精度1mV/0.1mA。

支持电池充电与远程补偿
支持电池充电功能，远程感应实现补偿负载线的压降。

快速调用功能
可存储/调用300组电压电流等数据，配合定时执行可达到简易的自动测试目的。

方便快捷的输出控制

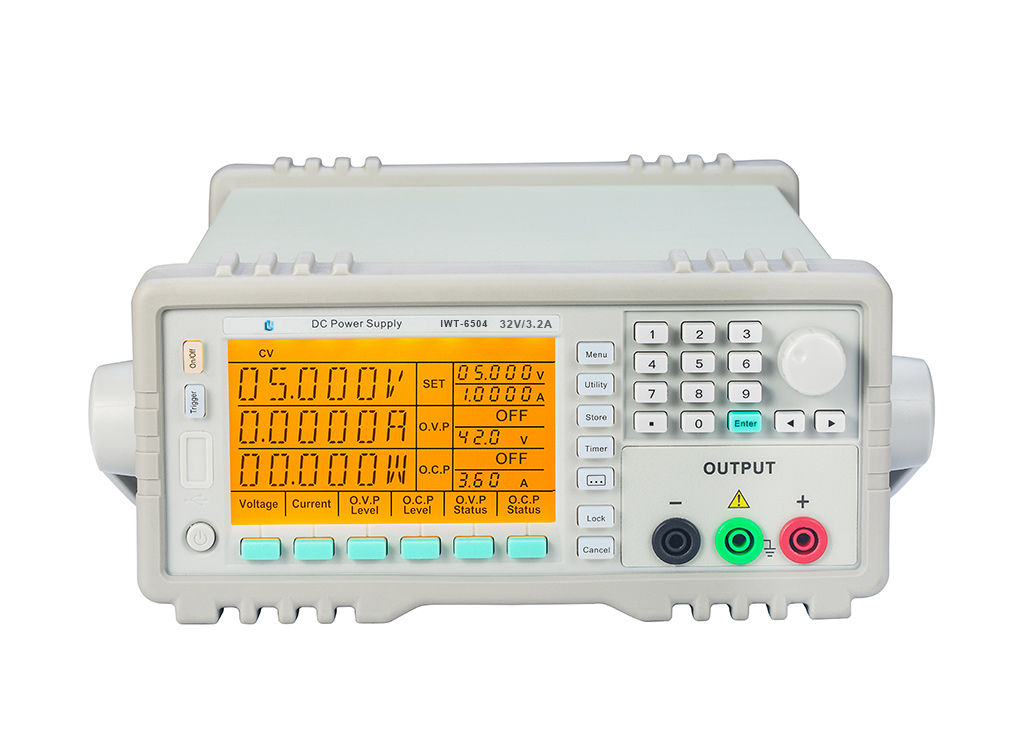

4.3寸LCD断码屏高清晰度显示，可全面显示仪器的输出状态，方便且快速的操作与设定界面，高速调节旋钮和数字按键输入。

技术规格	IWT-6504	IWT-6505	IWT-6512	IWT-6506
输出量程	30V/3A	30V/10A	60V/5A	75V/3A
额定直流输出（0℃~40℃）
电压	0~32V	0~32V	0~64V	0~80V
电流	0~3.2A	0~11A	0~5.5A	0~3.2A
功率	90W	300W	300W	225W
过压保护	0.1~36V	0.1~36V	0.1~68V	0.1~84V
过流保护	0.1~3.6A	0.1~12A	0.1~6A	0.1~3.6A
电压输出
电源效应	≤0.01%+3mV
负载效应	≤0.01%+3mV (I≤3A) / ≤0.02%+5mV (I>3A)
恢复时间	≤100us (50% load change, minimum load 0.5A)
涟波和噪声	≤1mV rms (I≤3A) (5Hz~1MHz) / ≤2mV rms (I>3A) (5Hz~1MHz)
温度系数	≤100ppm/℃
设定精度	±(0.03% of reading + 10mV) (25±5℃)
设定分辨率	1mV	1mV	1mV	2mV
电流输出
电源效应	≤0.1%+3mA
负载效应	≤0.1%+3mA (I≤3A) / ≤0.1%+5mA (I>3A)
涟波和噪声	≤3mA rms (I≤3A) / ≤6mA rms (I>3A)
设定精度	±(0.1% of reading + 0.1% of FS) (25±5℃)
设定分辨率	0.1mA	1mA	0.1mA	0.1mA
显示
电压	5 digits display
电流	5 digits display
电压分辨率	1mV	1mV	1mV	1mV
电流分辨率	0.1mA	1mA	0.1mA	0.1mA
读数精度	±(0.02% of reading +5mV) (25±5℃)； ±(0.1% of reading +0.1% of FS) (25±5℃)
其它特性
保护	过载保护，极性接反保护，过压保护，过流保护，过温度保护
远程感应	最大补偿电压5% of FS
电池充电	支持电池充电功能，锂电池曲线充电功能
锁键盘	有
接口	标配RS232接口，支持SCPI指令集，选配模拟控制接口、RS485接口、MODBUS-RTU协议
存储调出	300组
绝缘度	底座与端子间：≥20MΩ/500VDC 底座与交流电源线间：≥30MΩ/500VDC
操作环境	环境温度：0~40℃ 相对湿度：≤80%
储存环境	环境温度：-10~70℃ 相对湿度：≤70%
电源输入	AC 110V/220V±10%, 50/60Hz
尺寸	352(D)×215(W)×89(H)mm
重量	6.8kg	8.5kg	8kg	8kg
