直流充电桩综合测试仪

产品特点:

直流充电桩产品现场安装调试及功能验证,适用于非车载充电机生产厂家可广泛应用于充电设施制造商、电力部门、各级计量单位、第三方运营商、对电动汽车直流充电桩进行前期研发调试,出厂测试,及非车载充电机购买方进行现场验收测试。
产品介绍
技术参数

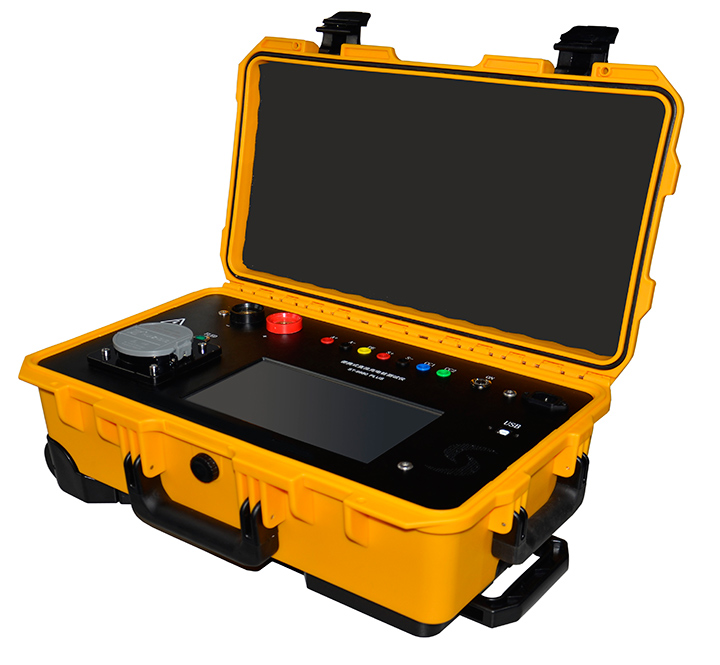

      卓讯达IWTE-9980P直流充电桩综合测试仪是一款专门用于电动汽车直流充电桩现场检测装置,主要应用于直流充电桩产品现场安装调试及功能验证,基于国标协议GBT 27930-2015、GBT 34658-2017、GBT 34657-2017开发,适用于非车载充电机生产厂家可广泛应用于充电设施制造商、电力部门、各级计量单位、第三方运营商、对电动汽车直流充电桩进行前期研发调试,出厂测试,及非车载充电机购买方进行现场验收测试。

       IWTE-9980P直流充电桩综合测试仪真实模拟充电过程和各种故障,避免用电动汽车实车检测装置带来的测试使用不方便、测试内容不全面、无法模拟真实故障、辅助电源系统无法验证、车辆动力电池充放电耗时耗力、频繁充电导致电池寿命缩短等问题,同时可避免充电故障导致测试车辆损坏。连接检测、充电握手、配置充电,监测充电电压和电流、辅助电源电压、模拟电池电压等。通过设备内嵌触摸屏对检测进行设置和监控,实时监控充电状态和故障信息,测试充电桩对BMS故障的响应。

     验证BMS模拟器现有功能:全内容模拟可设置,CAN报文捕捉,发送,保存,时间间隔计算,软件升级,注册,正版验证等功能的可靠与稳定性。

      IWTE-9980P直流充电桩综合测试仪特点:
  • 设备采用标准便携式或拉杆箱式,让实验室和现场测试人员使用,可程控;
  • 本装置配有标准250A电动车充电枪插座,插座满足GB/T 20234.3-2015规范要求;
  • 带USB B型接口与上位机软件能对CAN通讯报文同步翻译和分析;
  • 带专用校准端子,可使用多种方法进行检定;
  • 具备绝缘故障模拟功能,电阻范围,可手动也可程控,带有电阻值对应显示功能;
  • 本装置带有辅助电源接入电子负载,可以测试充电桩辅助电源的输出功能(0-600V 5A),仿真直流充电桩A+、A—低压辅助功能;
  • 满足充电接口DC+对PE、DC—对PE绝缘故障状态仿真功能;
  • 插枪电压值、双温度检测;
  • 具备充电桩控制导引测试,通讯协议一致性测试;
  • 可实现充电接口S+、S—、CC1、CC2、A+、A—各路对地故障状态仿真模拟;
  • 充电电压电流、辅助电源电压、充电状态实时监控并显示;
  • 模拟BMS对充电机的CAN通信,报文(实时翻译中文)、时序、通信速率、报错机制,仿真充电桩的控制有时序及控制导引过程中的各类故障;
  • 可实现车辆控制导引电路模拟;
  • 可现实连自检阶段测试,充电阶段测试,充电主准备阶段测试,正常充电结束测试,通讯中断测试,绝缘故障测试,PE测试,控制导引电阻测试等等;
  • 系统内置高精度电流传感器/分流器,通过系统基础仪器设备进行充电电流采集;
  • 通过设备采集接口,用录波仪记录控制时序波形图,并实现长时间保存,实现控制时序全过程记录;
  • 每一路开关两侧均有标准采集接口,通过录波仪实现当前状态的采集并保存;
  • 实现模拟车辆直流充电接口电路,实现DC+、DC—、PE、S+、S—、CC1、CC2、A+、A—等连接线的通断测试;
  • 实现DC+、DC—、S+、S—、CC1、CC2、A+、A—对PE短路测试实现充电桩输出电压,电流,检测点CC1、辅助电源电压测量,实现CAN通讯接入和波形测量功能;
  • 严格参照GB/T 27930-2015充电桩协议,同时兼容2011版国标,实时更新当前最新协议功能;
  • 通过软件定时发送时间、超时判定时间,方便对不按国标进行的电动汽车进行调试;
      电池电压模拟装置(内置):
  • 设备具有各种电池包电压仿真功能,可仿真各种规格电池包端电压;
  • 设备具有反向输出功能,可用于测量充电桩反向输入保护功能;
  • 设备满足电池包电压模拟范围,本设备提供350V左右模拟电压,电压稳定;
  • 设备有过温、过流、防等装置保护;
品名 直流充电桩测试仪
型号 IWTE-9980P
枪座数量 1个
检测对象 直流充电桩
工作电源 220VAC±10%
通信接口 CAN/USB
负载功率 无负载
显示方式 10寸触摸屏
是否带上位机软件
工作温度 -20℃-50℃
测试项目 报文翻译、故障判断分析、模拟电池电压、模拟电池反接、充电电压监测、故障响应、充电状态、通信状态、自动充电响应、绝缘故障模拟、协议一致性测试,互操作性测试等;
