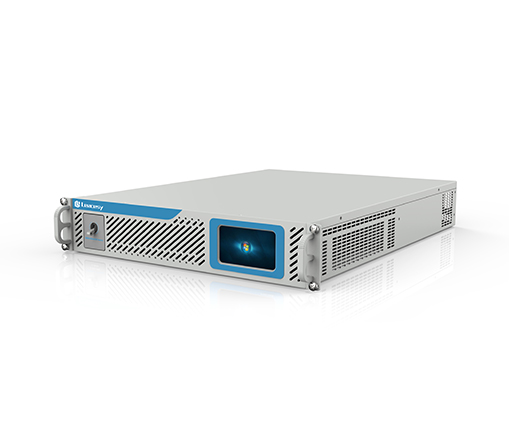

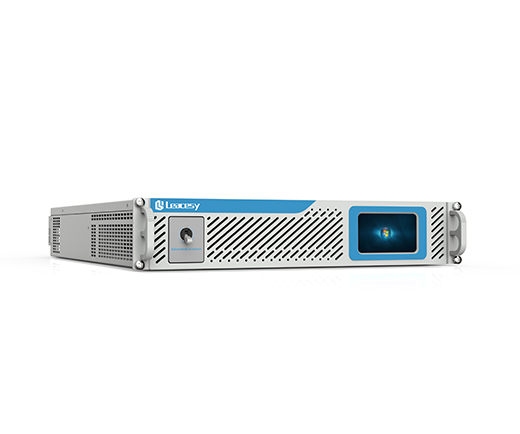

JV-6100-8多通道电池模拟器/双向直流电源（主机插配电芯模拟板卡）可满足BMS电池管理系统、PCM电池保护板电池模拟与测试。模拟器主机标准19英寸2U高度设计，方便测试系统集成或桌面电源使用，通道间相互隔离，方便多通道串联使用，具有超快瞬态响应能力，采用独特的可变输出电阻技术，其输入输出特性完全可模拟电池的真实响应，也能够通过测量直流电流来监测待测器件(DUT)功耗。

电池模拟器特点：

• 电压范围：0~6V
• 电流范围：-5A~+5A
• 电压精度 (Max) ：±(1mV+20ppm/°C)
• 电流回读最高分辨率为100nA，精准测量暗电流
• 通道相互隔离，输出/测试互不干扰
• 满配8通道，支持通道串联，模拟多串电芯
• 主机触屏操作，节约设备空间，桌面使用方便
• 触屏标配LAN通讯接口，无需额外购买通讯接口

 电池模拟器功能：

• 标准宽度设计，通道相互隔离，支持通道串联，多台级联

模拟器采用标准19英寸2U高度设计，触屏主机即可桌面电源使用，也可在标准测试机柜集成测试系统，主机最多可插配8通道电芯模拟板卡，通道间相互隔离，测试、输出互不影响，支持通道串联模拟多串电芯电池组，支持多台模拟器级联组建更大电池矩阵。

• 四线制接法， 消除远端测量引线电阻

采用四线制接法，即两线用千输出电压，另外两端直接测量被测设备电压。通过SENSE端测量线能消除电池模拟器到DUT之间因引线电阻而引起的电压降。

• 电池模拟特性功能， 充放电测试

适用于对各类电池进行充、放电试验，还可以模拟电池的充放电特性协助进行其他各项各项测试，一台仪器实现多种用途，精简测试设备，优化测试流程。

• 输出纹波噪音小，输出更稳定，测试更精准

线性电源设计，电压纹波噪音小，输出更稳定，响应时间≤500us，测试更精准可靠。


• 精准测试小电流、 暗电流

其电流回读最高分辨率为100nA，基本电流准确度为0.1%，提供电池产品休眠模式小电流所需精度。

• 为充电器测试模拟放电电池

模拟器可以连续灌电流就像电子负载一样，这允许这些电源模拟可充电电池的放电，用于测试电池充电器或电池充电器控制电路的性能。

• 丰富的仪器设备通讯接口

触屏版模拟器主机标配LAN、RS232通讯端口、无显示屏版模拟器主机标配CAN通讯接口。

电池模拟器在BMS测试中应用


1）电压模拟：具有单体/总电压动态工况或电池充放电标准曲线模拟功能，可模拟电池模块串联的电池组电压，每节电池的电压可以在0~5V内变化，完成Vcell Balance、OVP、UVP条件建立，反向唤醒等。

 2）模拟电流信号/均衡检测：虚拟电池接受计算机主机通讯命令，调整其输出电压单独的变化，完成电池电压的虚拟充放电功能测试，用于检测BMS的电池均衡功能。每节电池的电流可以在-5A~5A（5A双向板卡）内变化，完成Vcell Balance均衡功能检测。

 3）模拟电池模块可以回读每个通道的电压和电流，可以和被测BMS的测试通讯数据进行比较，得出BMS电压检测精度、过充电压检测、过放欠压检测、单体电压异常/恢复信号反应准确性；单元模块化设计，扩展只需增加对应模块单元数量。
