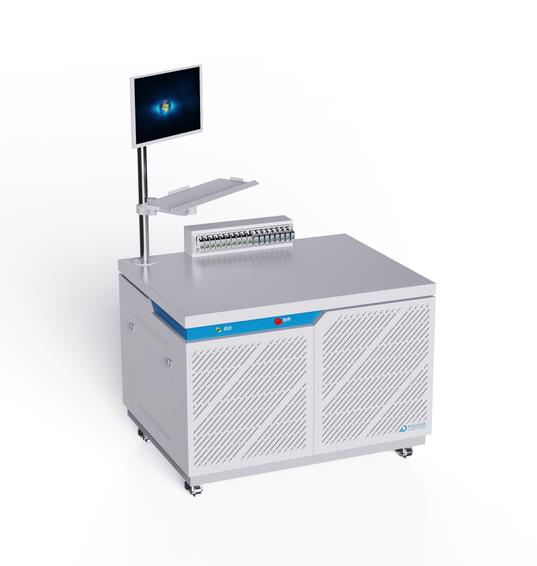

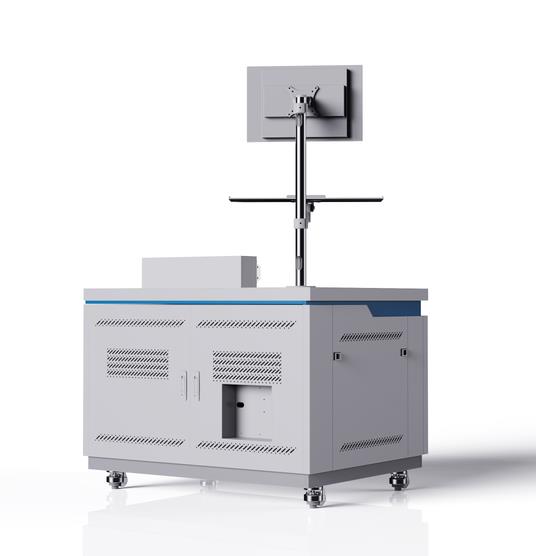

便携储能电源（家储&户外储能）FCT/EOL测试系统采用模块化设计，由模拟电芯、模拟温度单元、电流源系统、高压直流源、交流源、交流负载、双向电源、CAN及RS485通讯单元、软件控制系统等组成，可测试36串及以下锂电池管理系统的小储能半成品、成品，并生成数据报表，方便快捷，支持拓展升级。满足户外移动电源、家庭储能电源的电性能、保护功能、精度、通讯、以及定制化功测试需求，大大缩短产品出厂检测时间，可大幅度提高测试效率。

便携储能电源 FCT/EOL测试系统特点：

• 电芯模拟器电压、电流范围：0~6V、±1A/±3A
• 电芯模拟器电压精度：±(1mV+20ppm/°C)
• 电芯模拟器电流精度（Max）：±(0.5mA+20ppm/°C)
• 电流回读最高分辨率为100nA，精准测量静态电流功耗
• 温度模拟板卡可选电阻可选范围：1KΩ~1MΩ
• 温度模拟板卡控制电路与可编程电阻完全隔离
• 电芯/温度模拟器通道相互隔离，输出/测试互不干扰
• 模块化设计，可自由搭配各类测试模块，预留升级拓展

便携储能电源FCT/EOL测试各单元功能说明：

模拟电芯单元

1）电压模拟：具有单体/总电压动态工况或电池充放电标准曲线模拟功能，可模拟电池模块串联的电池组电压，每节电池的电压可以在0~5V内变化，完成Vcell Balance、OVP、UVP条件建立，反向唤醒等。

2）模拟电流信号/均衡检测：虚拟电池接受计算机主机通讯命令，调整其输出电压单独的变化，完成电池电压的虚拟充放电功能测试，用于检测BMS的电池均衡功能。每节电池电流可以在-1A~1A（1A板卡）内变化，完成Vcell Balance均衡功能检测。

3）模拟电池模块可以回读每个通道的电压和电流，可以和被测BMS的测试通讯数据进行比较，得出BMS电压检测精度、过充电压检测、过放欠压检测、单体电压异常/恢复信号反应准确性；单元模块化设计，扩展只需增加对应模块单元数量。

分流器&霍尔传感器型号模拟单元

电流源输出指定电流加在待测板分流器上，模拟工况充放电电流。并通过上位机检查和校准待测板电流精度。

CAN通讯单元

CAN通讯总线单元完成BMS管理芯片的数据通讯、指令交互与采集，便于系统对比分析。

用户说明CAN变更规则，测试系统允许用户编写与配合升级CAN通讯报文，能够适应不同的CAN通讯协议。

配合主控制器和示波器可以对CAN波形显性电平，隐形电平，上升时间，下降时间等指标进行测量。

温度模拟检测单元

通过程控电阻卡模拟NTC阻值变化实现温度模拟，允许用户自行定义NTC，导入任意RT表，软件计算出设定的温度对应的阻值并切换输出，完成BMS温度采集功能标定、对比功能测试。

绝缘检测单元

由总压直流电源配合JV5502模拟PACK总压，验证BMS各路高压检测精度和校准；并在电池管理系统的总电压采样电路和低压地之间施加不同DC电压、切换不同阻值的高压电阻进行绝缘电阻测试，与CAN通讯读回的阻值进行对比，判断此功能是否OK。

集中控制台

运行BMS&DCDC测试软件系统，协调和控制整个BMS测试系统，完成指令发送、数据采集和整理，生成测试报告，并于产线系统（Shop Floor System）完成数据交换。

支持BMS条码启动，上位机可配置和显示（所有配置数值、BMS发送信息、IO口状态等），比对误差，监控BMS报警；可根据用户定义规则判定测试结果通过/不通过；测试系统以Excel、txt文件的形式本地保存所有测试结果信息。
