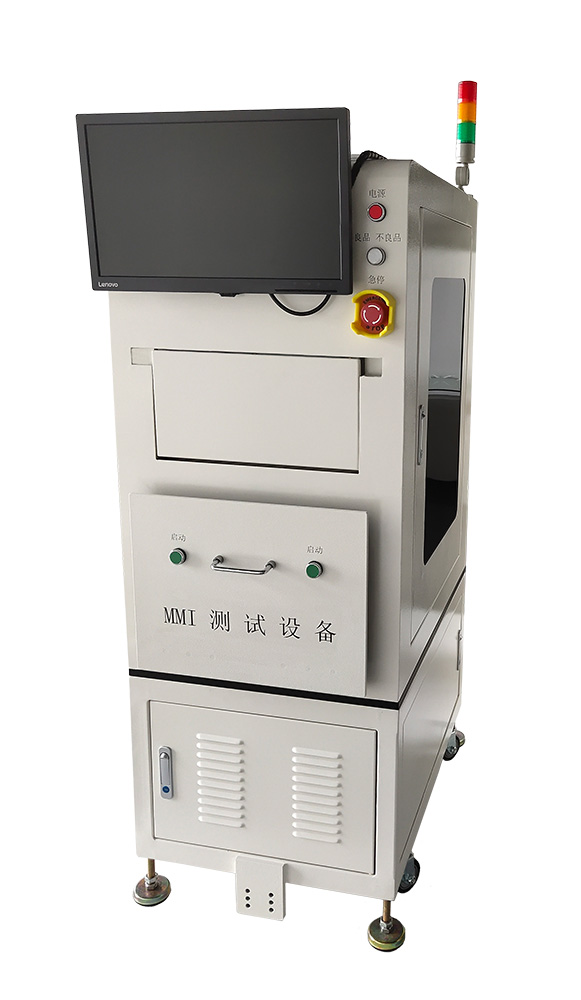

  • 智能手机MMI功能测试系统正面

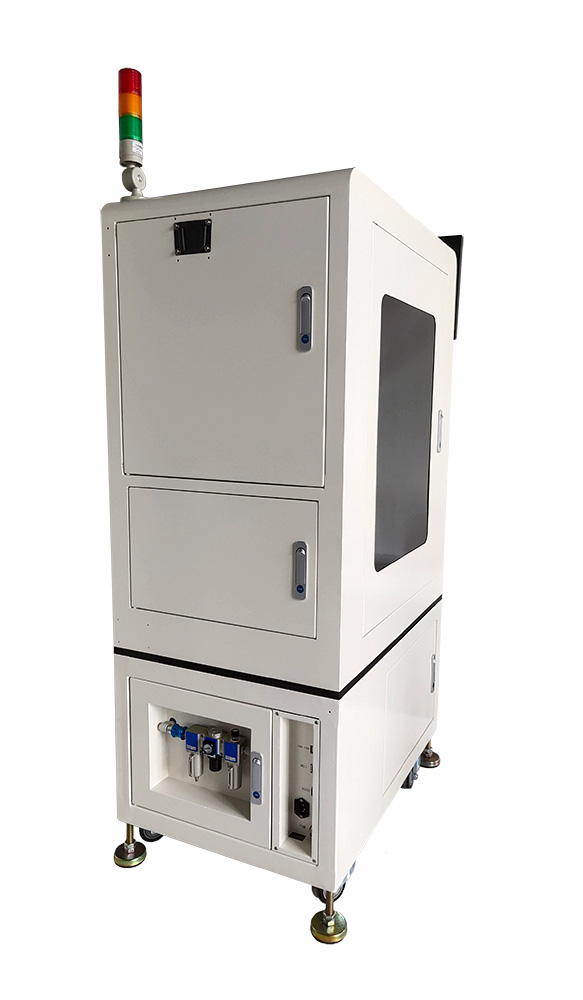

  • 智能手机MMI功能测试系统背面
  • 智能手机MMI功能测试系统测试治具

智能手机MMI功能测试系统

产品特点:

手机出厂前,各厂家必须经过使用MMI测试系统进行严格功能测试,确保手机功能无误,避免影响手机使用体验及用户安全。基于声学、传感器、图像显示、视觉检测等核心技术,通过自主治具对华为、小米、OPPO、VIVO、联想、一加、中兴等Android智能手机进行传感器测试、屏幕测试、按键测试、防水气密性测试、MIC测试、NFC测试、喇叭测试、蓝牙测试、OTG测试、充放电测试等全功能MMI测试;
产品介绍
技术参数

手机MMI测试系统(全称:智能安卓手机人机交互功能自动测试系统)主要为#智能手机#出厂综测使用,测试项目包括手机WIFI、NFC、蓝牙、重力感应(各类传感器)、USB接口(TYPE-C)、手机软硬件版本信息(ROM)、按键、触屏(屏下指纹)等功能测试,同时包括手机背光、摄像头拍照等与视觉相关的测试,以及与音频相关的手机麦克风、手机听筒、手机外放的语音效果的评测。


智能手机MMI测试系统
智能手表手环MMI功能测试系统指示导图


     手机MMI测试系统配置

  1. 机械手:卓讯达自研三轴机械手
  2. 机械手:JM6002三轴机械手控制单元
  3. 声卡:MAYA声卡
  4. 控制板:卓讯达自研设备机构控制器
  5. 振动传感器:手机振动信息采集器
  6. 标准光源照度:4700+/-200 lux,色温:6100+/-200 K
  7. APK测试软件:卓讯达自研Android平台测试辅助工具
  8. 拔插卡模块:自动拔插SIM卡和SD卡的机构
智能手机MMI测试系统
智能手表手环MMI功能测试系统整机


智能手表手环MMI功能测试系统内部细节
智能手表手环MMI功能测试系统内部细节


智能手机MMI测试系统
智能手表手环MMI功能测试系统测试治具
     智能手机MMI功能测试系统测试项目列表(不限于,可拓展):

编号 测试项目名称 测试项目功能描述
1 版本信息检查 通过客户提供的指令读取版本和配置信息,并判断是否和预设信息一致。
2 SN 通过客户指令或ADB指令读取SN信息。
3 SIM/SD 自动插入SIM卡和SD卡,再通过ADB指令读取SIM卡的挂载状态,卓讯达APK自动识别SD卡并反馈结果给测试平台。
4 按键测试 用按键气缸按压手机按键,卓讯达APK自动采集按键事件,如果按键次数大于1则PASS。。
5 闪光灯测试 通过卓讯达APK打开闪光灯,并通过摄像头拍摄闪光灯图片分析闪光灯的亮度,亮度在门限范围内则PASS。
6 TP自检 通过客户提供的指令打开TP容值测试,并且在10S内持续读取结果,测试结束关闭TP容值测试。
7 TP划线测试 通过卓讯达APK打开触屏测试界面,然后再用机械手进行划线操作,最后通过APK读取测试结果,如测试失败则自动补测一次。
8 耳机测试 测试平台控制插入耳机,并模拟耳机按键,通过卓讯达APK记录按键事件,如果采集耳机按键次数大于1则PASS;通过APK控制音频回环为耳麦到耳机,并通过设备声卡给耳麦播放1K音频,再采集耳机听筒数据进行分析,如果音量、频率、失真度都在门限范围内则PASS。
9 FM测试 将设备FM发生器设定到指定频点,并播放1K频率音频,通过客户提供的指令打开FM功能,并搜素对应的频点,再通过耳机采集音频数据进行分析,测试完毕关闭FM测试功能。
10 光感校准 平台控制光源移动到光线传感器正上方指定高度,并程控设定光源亮度,再调用环境光校准接口进行校准。
11 光感测试 在设备内部没有开启光源的状态下,通过卓讯达APK读取光感数据,如果在门限范围内则弱光PASS;开启光源后,通过卓讯达APK再次读取光感数据,如果在强光的门限内则强光测试PASS。
12 距离校准 根据具体要求,将机械手灰度板分别调整到无限远、远距和近距状态,并发送客户提供的指令进行校准,如果校准值及差值在规定的门限内则PASS。
13 距离测试 设备控制灰度板分别处于远距和近距状态,卓讯达APK自动采集并记录状态,有正确的变化则PASS。
14 充电测试 设备控制USB头自动插入,并切换到快充状态,然后设备读取USB的电流,如果在测试门限内则PASS,测试完毕恢复到连接电脑状态。
15 OTG测试 系统控制自动插入USB数据线,系统切换到OTG测试状态,控制器进行模拟OTG功能,卓讯达APK自动采集USB状态,读取U盘的信息,并返回测试结果。
16 WiFi测试 APK在后台进行WIFI搜索,可以搜索到名称和信号强度,然后统一发送到PC进行判定。
17 蓝牙测试 APK在后台进行蓝牙搜索,可以搜索到名称和信号强度,然后统一发送到PC进行判定。
18 GPS测试 卓讯达APK自动读取GPS搜星数量,搜星数量大于5则PASS。
19 电池温度检测 APK在后台读取电池的温度信息,然后统一发送到PC进行判定。
20 电池电量 APK在后台读取电池的电量信息,然后统一发送到PC进行判定。
21 NFC读模式 在治具中埋设磁卡线圈,并通过APK读取磁卡信息。
22 NFC卡模式 在治具下发安装读卡器,通过指令控制手机为卡模式,PC端控制读卡器读取手机信息,如果能够读取NFC信息则PASS。
23 背光测试 通过APK或侧键调节背光强度,再用摄像头分析背光亮度的变化是否正常。
24 霍尔测试 移动机械手,使磁铁靠近霍尔开关,通过APK获取霍尔传感器的状态变化。
25 内部存储卡测试 APK在后台读取内存卡状态,然后统一发送到PC进行判定。
26 重力传感器校准 在安装时保证载板的水平,在夹具水平状态下调用重力感校准接口进行校准。
27 重力传感器测试 夹具带动手机翻转45°角,APK在后台读取X,Y,Z的数值,然后统一发送到PC进行判定。
28 闪光灯测试 APK控制打开闪光灯,并通过摄像头拍照分析闪光灯是否正常。
29 振动测试 APK控制打马达进行振动,并通过夹具下方的振动传感器采集振动数据进行分析。
30 实时时钟 APK内部计时并与系统时钟进行核对。
31 指南针测试 PK后台读取指南针数据,并与预设值进行比较分析。
32 主麦测试 APK控制手机音频通道为 主麦-耳机,控制设备内置喇叭对MIC播放1K音频,利用PC声卡采集耳机听筒音频数据进行分析
33 副麦测试 APK控制手机音频通道为 副麦-耳机,控制设备内置喇叭对MIC播放1K音频,利用PC声卡采集耳机听筒音频数据进行分析
34 喇叭测试 APK控制手机音频通道为 耳麦-扬声器,设备为耳麦输入1K标准音频,并通过设备内置MIC采集扬声器的音频数据,分析音频数据指标(频率\均方根\失真度)
35 听筒测试 APK控制手机听筒播放1K标准音频文件,并通过机械手带动设备内置MIC靠近听筒采集听筒声音数据进行分析。
36 指纹测试 发送指令打开指纹测试,并通过气缸使假手指(使用模拟手指纹路的胶套)按压指纹感应区,再通过指令读取测试结果,如果返回PASS则为
37 陀螺仪感应器 测试平台控制治具进行摇摆,并用APK记录陀螺仪的数据变化,再通过与预设指标进行比对判断陀螺仪是否正常。
